Гедымин Андрей Войцехович Использование изображения рельефа горизонталями при создании почвенных карт крупного масштаба. Методическое пособие. М.: географический факультет МГУ, 1990. - 24 с.





Использование изображения  рельефа горизонталями при создании почвенных карт крупного масштаба
методическое пособие Москва, 1990



Светлой памяти Николая Павловича Лебедева посвящается

        Карты с изображением рельефа горизонталями, в частности топографические, являются необходимым источником для создания целого ряда отраслевых природных карт, в том числе почвенных, а также комплексных - ландшафтных. Для этих целей должны также использоваться материалы аэро- и космических съемок, геологические карты и другие картографические и литературные источники. Во всех случаях создания природных карт, естественно, учитывается не только рельеф, но и другие факторы, влияющие на образование природных комплексов.
        В настоящем пособии рассматривается главным образом методический аспект использования изображения рельефа горизонталями при создании крупномасштабных почвенных карт. При составлении настоящего пособия были использованы разработки, выполненные автором в экспедициях Географического факультета МГУ - Рязанской 1954-57 и Украинской 1959-61, а также материалы других экспедиций.
        Как известно, горизонтали являются линиями пересечения рельефа земной поверхности горизонтальными плоскостями, проведенными для изображения рельефа, на топографических картах через равные по высоте интервалы. Они таким образом, в сущности горизонтали чисто геометрические линии, что не следует забывать при их использовании для создания почвенных карт. Вместе с тем, при достаточном опыте работы с рельефом, по такому его изображению, можно и необходимо свободно видеть и читать по карте различные элементы и формы рельефа, интерпретируя то или иное их влияние на развитие почв и их размещение.
        При создании почвенных карт изображение рельефа горизонталями может использоваться одним из двух способов: путем предварительного изготовления карты элементов и форм рельефа, имеющих разные условия почвообразования, с последующим ее использованием при создании почвенной карты; путем непосредственного использования горизонталей в процессе создания карты.
        Прежде чем рассматривать само использование изображения рельефа горизонталями при создании почвенных карт крупного масштаба, целесообразно кратко остановиться на изображении горизонталями различных элементов и форы рельефа.
        Формы рельефа и рельеф земной поверхности в целом слагаются из склонов разной длины, крутизны и формы, а также горизонтальных и субгоризонтальных участков.
        Количество воды, протекающей по поверхности (и внутри) почвы сверху вниз в данном месте склона, складывается из той влаги, которая выпала в виде дождя или вытаяла из снега в этом месте, и той, что поступила в это место сверху. Причем это последнее количество зависит от длины вышележащей части склона. Этим определяется влияние длины склона. Крутизна склона определяет скорость движения влаги сверху вниз. Таким образом, от длины склона и его крутизны в конечном счете зависит, с одной стороны, степень увлажнения почвы, а с другой - возможность и степень развития почвенного смыва в данном месте склона. Однако, и то и другое проявляется по-разному, в зависимости от формы склона. При этом следует различать форму склона в профиле, т.е. сверху вниз, и форму склона в плане, т.е. в горизонтальном направлении.
        Форма склона в профиле выражается на карте в изменении расстояния между соседними горизонталями. На рис. 1 это расстояние сверху вниз уменьшается. Это выпуклый склон. Скорость движения по нему влаги книзу возрастает и, следовательно, на нем почвы относительно менее увлажнены и относительно больше подвержены смыву. На рис. 2 расстояние между горизонталями сверху вниз увеличивается. Это вогнутый склон. Скорость движения влаги по нему книзу уменьшается и, следовательно, увлажнение почвы увеличивается. Почвенный смыв здесь возможен лишь в верхней части склона, а в нижней, - наоборот, возможен намыв. На рис.3 склон прямой в профиле, в его нижней части почвы будут относительно более увлажнены. Если это даже пологий склон, но достаточно длинный, то в его нижней части уже возможно развитие процессов эрозии.

Рис. 1. Склон выпуклый в профиле.

Рис. 2. Склон вогнутый в профиле.

Рис. 3. Склон прямой в профиле.

        Форма склона в плане выражается на карте формой самих горизонталей. На рис. 4 склон вогнутый, иначе - ложбина. Стрелки указывают направление стока воды. Стекающая по нему влага концентрируется в его нижней (внутренней) части, в которой благодаря этому почвы относительно сильно увлажнены. Такие склоны называют собирающими (влагу). На рис. 5 склон выпуклый в плане. Такие склоны называют рассеивающими. Почвы на них относительно менее увлажнены.

Рис. 4. Склон вогнутый в плане. Стрелки указывают направление стока воды.

Рис. 5. склон выпуклый в плане. Стрелки указывают направление стока воды.

        На рисунках 6, 7 и 8 даны примеры изображения некоторых форм рельефа.

        Крупномасштабные почвенные карты обычно создаются путем проведения почвенной съемки. При рациональной ее постановке сначала должна быть проведена рекогносцировка территории. Если съемке подлежит район, охватывающий целый ряд землепользовании колхозов и совхозов (например, административный район), то рекогносцировкой должен быть охвачен сразу весь этот район. После этого съемка может проводиться отдельно по каждому хозяйству, но уже опираться на результаты рекогносцировки. В процессе рекогносцировки должны быть выявлены закономерности размещения и развития почв, в том числе их зависимость от рельефа, к результате рекогносцировки целесообразно, в частности, составить перечень элементов и форм рельефа, различающихся по условиям почвообразования. Ниже приводятся такого рода перечни, составленные в результате рекогносцировок для двух разных районов, один из которых расположен в лесостепной, а другой в степной зонах Европейской части СССР. В пределах обеих районов преобладает эрозионный тип рельефа.

Рис. 6. Пойма и первая (надпойменная) терраса реки.

Рис. 7. Высокая (древняя) терраса реки, перекрытая делювиальным шлейфом.

Рис. 8. Две балки с врезанными в их днища оврагами (восточная часть фрагмента карты) и пологий хребет с двумя вершинами и седловиной между ними (западная часть фрагмента карты).

Перечень элементов и форм рельефа для района, расположенного в лесостепной зоне (преобладают серые лесные почвы - от Лг1 до Л3)

  1. Плоские водораздельные поверхности (иногда с западинами), имеющие углы наклона до 0°45', сложенные зеленовато-бурыми валунными суглинками, не дренируемые или плохо дренируемые, с периодическим избыточным увлажненном в результате застоя вод.

  2. Выпуклые и крупно-волнистые водораздельные поверхности, имеющие углы наклона до 1°, сложенные бурыми валунными суглинками, дренируемые, с нормальным увлажнением.

  3. Верхние части различных по форме склонов, а также средние и нижние части прямых (иногда слабо вогнутых) в профиле склонов, с углами наклона поверхности от 0°45' (или от 1°) до 2°, сложенные зеленовато-бурыми или бурыми валунными суглинками, хорошо дренируемые, с нормальным увлажнением, без почвенного смыва.

  4. Средние и нижние части выпуклых (иногда прямых) в профиле склонов, с углами наклона поверхности от 2° до 3,5°, сложенные зеленовато-бурыми или бурыми валунными суглинками, очень хорошо дренируемые, с нормальным или несколько пониженным увлажнением, со слабым или средним почвенным смывом.

  5. Нижние части выпуклых в профиле склонов, с углами наклона поверхности от 3° до 7°, сложенные зеленовато-бурыми или бурыми валунными суглинками, очень хорошо дренируемые, о нормальным или несколько пониженным, увлажнением, со средним или сильным почвенным смывом.

  6. Крутые балочные склепы и склоны долин, с углами наклона поверхности от 7° до 20°, сложенные теми же валунными суглинками, очень хорошо дренируемые, с несколько пониженным увлажнением, как правило, задернованные и практически со слабым развитием почвенного смыва.

  7. Днища балок и поймы небольших водотоков (в большинстве случаев с делювиальными шлейфами их склонов), с углами наклона поверхности до 2°, сложенные аллювиально-делювиальными или аллювиальными суглинками, с периодическим проточным иногда постоянным избыточным увлажнением; в днищах балок местами имеется донный врез.

  8. Нижние выполаживающиеся части склонов некоторых балок (как правило с относительно широкими днищами) и долин водотоков, имеющие углы наклона обычно не более 2°, сложенные аллювиально-делювиальными, аллювиальными и пролювиальными суглинками, с периодическим проточным увлажнением.

  9. Пологие слабосточные привершинные водосборы (амфитеатры) балок, с углами наклона поверхности обычно до 1°(иногда до 2°), сложенные валунными суглинками, иногда перекрытыми маломощным плащом делювиальных суглинков с периодическим проточным избыточным увлажнением.

  10. Широкие пологие ложбины, пересекающие водораздельные поверхности (пологие седловины) вместе с прилегающими привершинными водосборами балок, с углами наклона поверхности до 1° (иногда до 2°), слабо дренируемые, с периодическим проточным избыточным увлажнением.

  11. Западины, расположенные на водораздельной поверхности (в поперечнике от 50 до 300 м), сложенные валунными суглинками, перекрытыми маломощным плащом делювиальных суглинков, недренируемые, с периодическим или постоянным избыточным увлажнением за счет натека и застоя вод.

  12. Нижние, выполаживающиеся части вогнутых в профиле склонов, террасы и террасовидные слабонаклонные поверхности, имеющие углы наклона менее 1°, сложенные делювиальными суглинками, обычно слабо дренируемые, часто с периодическим избыточным натечным увлажнением, иногда с намывом почв.

  13. Нижние, выполаживающиеся и расширяющиеся части той или иной единой системы балок и ложбин (чаще со значительным общим водосбором), которую они замыкают, имеющие углы наклона поверхности до 1° (иногда до 2°), сложенные аллювиально-делювиалыными суглинками, с длительным избыточным проточным увлажнением.

        Почти все перечисленные элементы и формы рельефа можно увидеть на рис. 9 и 10.

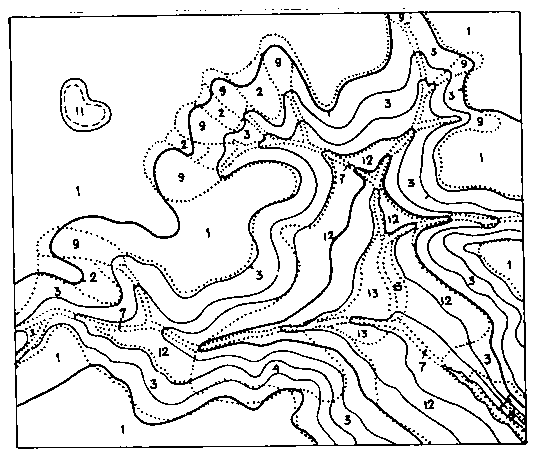

Рис. 9. Участок карты элементов и форм рельефа, выделенных по горизонталям в соответствии с их наречием для района, расположенного в лесостепной зоне.

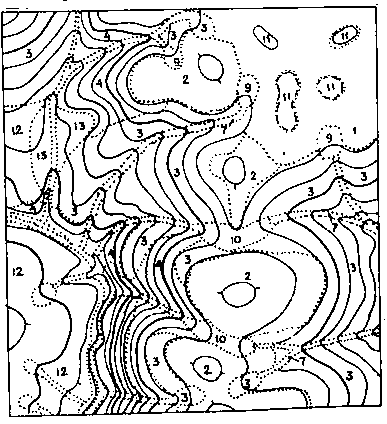

Рис. 10. Участок карты элементов и форм рельефа, выделенных по горизонталям в соответствии с их перечнем для района, расположенного в лесостепной зоне.

Перечень элементов и форм рельефа для района, расположенного в степной зоне (преобладают черноземы обыкновенные)

  1. Очень слабо выпуклые водораздельные поверхности, имеющие углы наклона менее 1°, сложенные лессовидными суглинками, с нормальным увлажнением.

  2. Выпуклые и слабо выпуклые водораздельные поверхности, имеющие углы наклона менее 1°, сложенные лессовидными суглинками, с пониженным увлажнением.

  3. Верхние части выпуклых в профиле склонов, с углами наклона поверхности от 1° до 2,5°, сложенные лессовидными суглинками, с пониженным увлажнением, иногда с потяжинами и, как правило, без почвенного смыва.

  4. Средние части выпуклых в профиле склонов, часто склоны балок, с углами наклона поверхности от 2,5° до 5°, сложенные лессовидными суглинками, с пониженным увлажнением, с потяжинами, водороинами, а также со слабым или средним почвенным смывом.

  5. Склоны балок с углами наклона поверхности от 5°до 9°, сложенные лессовидными суглинками, с потяжинами, водороинами, иногда промоинами, с почвенным смывом вплоть до сильного, но иногда задернованные и тогда слабо эродируемые или неэродируемые.

  6. Склоны балок с углами наклона поверхности более 9°, сложенные лессовидными суглинками, задернованные, слабо эродируемые или неэродируемые.

  7. Днища балок с делювиальными шлейфами их склонов, с углами наклона поверхности до 2,5°, сложенные аллювиально-делювиальными суглинками, с относительно повышенным периодическим проточным увлажнением, с сильно намытыми почвами, нередко с донным врезом.

  8. Нижние выполаживающиеся части склонов некоторых балок, как правило, с относительно широкими днищами, имеющие углы наклона поверхности обычно не более 2,5°, сложенные аллювиально-делювиальными и пролювиальными суглинками, с периодическим проточным увлажнением.

  9. Пологие слабосточные привершинные водосборы (амфитеатры) балок, с углами наклона поверхности обычно до 1°, (иногда до 2,5°), сложенные лессовидными суглинками, иногда перекрытыми маломощным плащом делювиальных суглинков, с относительно повышенным увлажнением, иногда с водороинами, частично с намывом почв.

  10. Широкие пологие ложбины (седловины), пересекающие водораздельную поверхность, вместе с прилежащими к ним пологими привершинными водосборами (амфитеатрами) балок, с углами наклона поверхности до 1° (иногда до 2,5°), сложенные лессовидными суглинками, иногда перекрытыми маломощным плащей их же делювия, с относительно повышенным увлажнением.

  11. Западины, встречающиеся обычно на водораздельной поверхности, сложенные лессовидными суглинками с маломощным плащом их же делювия, с относительно повышенным увлажнением.

        Почти все названные элементы и формы рельефа можно видеть на рис. 11.

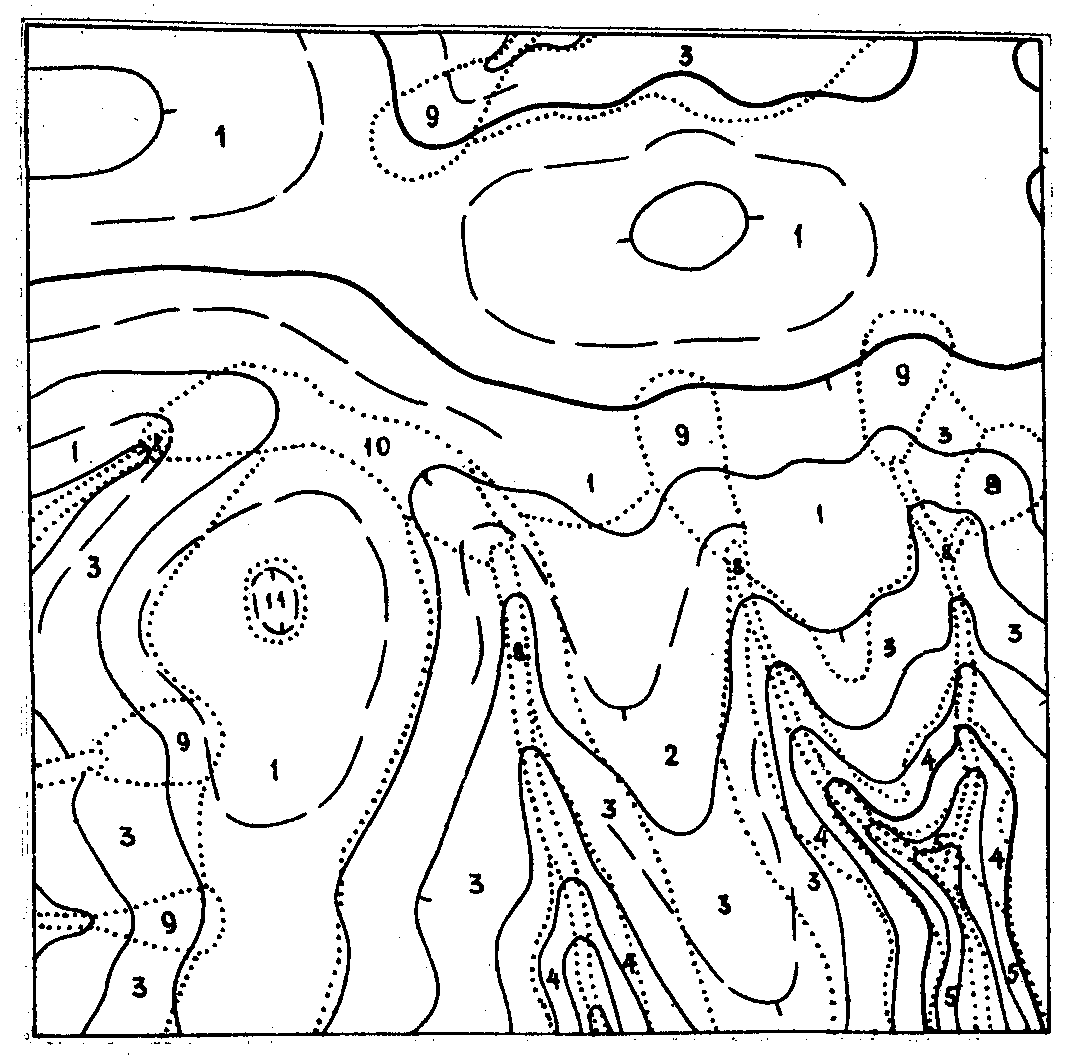

Рис. 11. Участок карты элементов и форм рельефа, выделенных по горизонталям в соответствии с их перечнем для района, расположенного в степной зоне.

        Внимательное рассмотрение рисунков позволяет видеть, чем при изображении горизонталями отличаются плоские водораздельные поверхности от выпуклых и крупноволнистых (рис. 9 и 10), очень слабо выпуклые водораздельные поверхности от выпуклых и слабо выпуклых (рис. 11), как по отношению к рисунку горизонталей выделяются привершинные водосборы балок, широкие пологие ложбины, пересекающие водораздельную поверхность, вместе с переходящими в них привершинными водосборами балок, и другие элементы и формы рельефа.
        В приведенных двух перечнях и на соответствующих им рисунках имеются одинаковые или близкие по смыслу элементы и формы рельефа. Но, относясь к разным зонам, они заняты разными почвами. Например, в исследованном лесостепном районе (первый перечень и рис. 9 и 10) на выпуклых и крупноволнистых водораздельных поверхностях и прилегающих к ним верхних частях склонов, сложенных бурыми валунными суглинками (№№ 2 и 3 по перечню) обычны темносерые лесные почвы (иногда черноземы выщелоченные), а во вклинивающихся в них привершинных водосборах балок - серые сильно оподзоленные почвы. В другом же из исследованных районов -степном (второй перечень и рис. 11) - на аналогичных выпуклых и слабовыпуклых водораздельных поверхностях и прилежащих к ним верхних частях склонов (№№ 2 и 3 по перечню), сложенных лессовидными суглинками, как правило, черноземы обыкновенные, а в привершинных водосборах балок - черноземы выщелоченные (в той или иной степени). В днищах балок, сложенных аллювиально-делювиальными суглинками, в лесостепном районе, как правило, дерново-глееватые и дерново-глеевые почвы, а в степном районе - намытые черноземы или лугово-черноземные почвы. Почвы одних и тех же или сходных элементов и форм рельефа в разных зонах по-разному соотносятся друг с другом с точки зрения сельскохозяйственного использования. Например, почвы названных выше привершинных водосборов балок по сравнению с почвами окружающих их склонов и водораздельных поверхностей в лесостепном районе менее плодородны (из-за сильной оподзоленности), а в степном районе, наоборот, более плодородны (вследствие относительно более высокой увлажненности).
        На рисунках 12 и 13 даны те участки почвенной карты района, лежащего в лесостепной зоне, которые соответствуют участкам карты элементов и форм рельефа, показанным на рисунках 9 и 10.

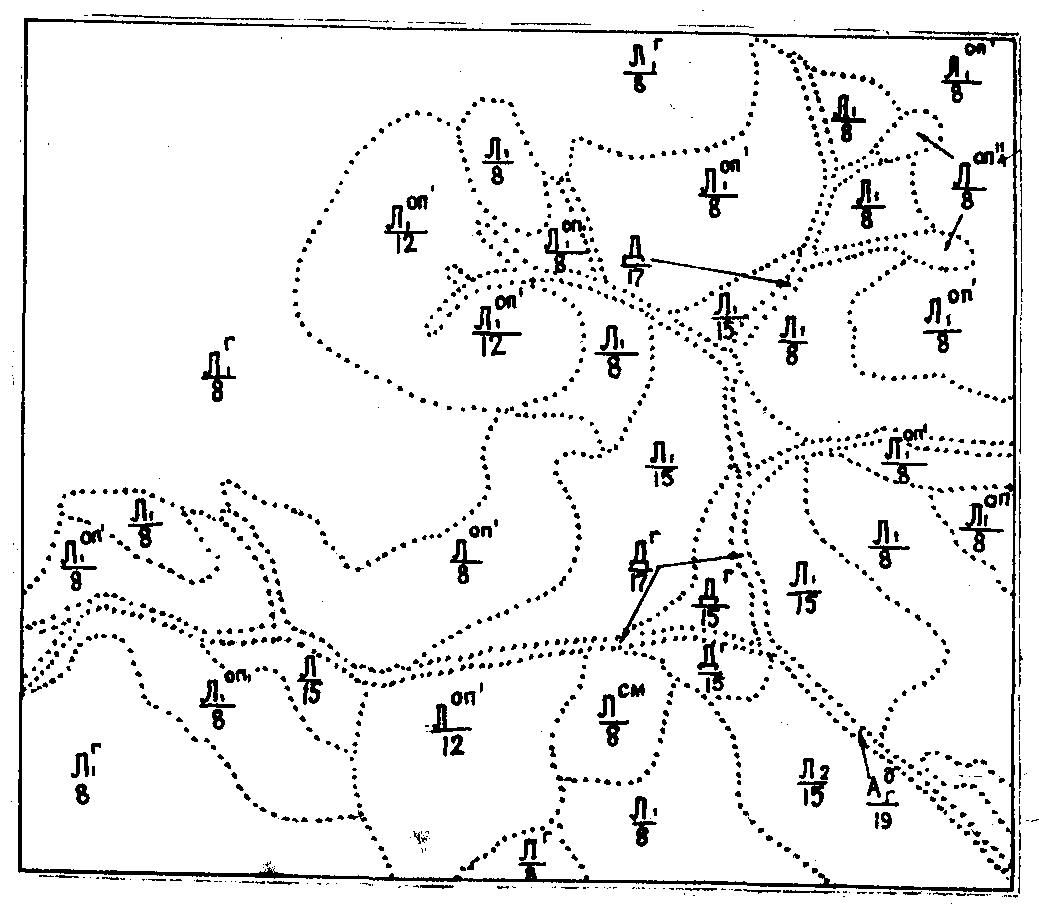

Рис. 12. Фрагмент почвенной карты района, расположенного в лесостепной зоне, на территорию первого участка карты элементов и форм рельефа.

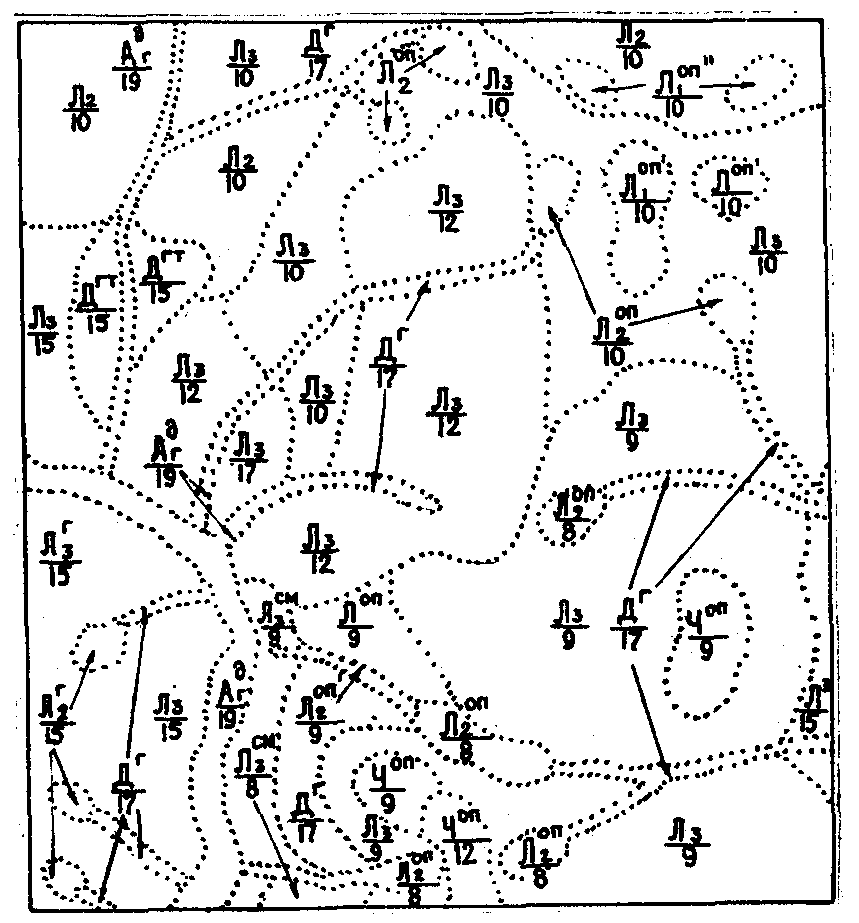

Рис. 13. Фрагмент почвенной карты района, расположенного в лесостепной зоне, на территорию второго участка карты элементов и форм рельефа.

        Ниже приводится часть легенды почвенной карты, соответствующая рисункам 12 и 13.

Почвы

Л1оп" - светло-серые лесные глубоко и сильно оподзоленные, легкосуглинистые (на суглинках) и супесчаные или песчаные (на песках)
Л1оп' - светло-серые лесные сильно оподзоленные, легкосуглинистые (на суглинках) и супесчаные или песчаные (на песках)
Л1г - светло-серые лесные глееватые и глеевые среднесуглинистые
Л1 - светло-серые лесные среднесуглинистые (на суглинках) и супесчаные (на песках)
Л1см' - светло-серые лесные слабо- и среднесмытые среднесуглинистые
Л1см" - светло-серые лесные средне- и сильносмытые среднесуглинистые
Л2оп - серые лесные сильно оподзоленные, среднесуглинистые
Л2 - серые лесные сильно оподзоленные, среднесуглинистые или тяжелосуглинистые
Л2г - серые лесные глееватые и глеевые тяжелосуглинистые
Л3г - темно-серые лесные оглеенные тяжелосуглинистые
Л3 - темно-серые лесные слабо оподзоленные тяжелосуглинистые или среднесуглинистые
Л3см' - темно-серые лесные слабо оподзоленные слабо- и среднесмытые тяжелосуглинистые или среднесуглинистые
Л3см" - темно-серые лесные слабо оподзоленные средне- и сильно- смытые тяжелосуглинистые или среднесуглинистые
Чоп - черноземы оподзоленные тяжелосуглинистые (на суглинках) и легкосуглинистые (на песках)
Дг - дерново-глееватые и дерново-глеевые тяжелосуглинистые или среднесуглинистые
Дгт - дерново-глееватые и глеевые темноцветные выщелоченные легкосуглинистые
Агд - аллювиальные (пойменные) дерново-глееватые и глеевые легкосуглинистые

Почвообразующие породы

8 - зеленовато-бурые валунные суглинки

9 - бурые валунные суглинки

10 - красновато-бурые валунные суглинки, местами переходящие в зеленовато-бурые валунные суглинки, с прослоями и линзами песка

12 - флювиогляциальные пески, подстилаемые на глубине от 1 до 1,5 м валунными суглинками

15 - бурые безвалунные делювиальные суглинки

17 - аллювиально-делювиальные суглинки

19 - современные аллювиальные суглинки

        Сопоставляя рис. 12 с рис. 9 и рис. 13 с рис. 10 можно видеть, где в контурах почв отразились контуры элементов и форм рельефа и, следовательно, рельеф, как фактор почвообразования, оказал прямое влияние на развитие почв. А там, где они не отразились, очевидно большую роль сыграли другие факторы. Хорошо видно, например, что в некоторых местах влияние такой почвообразующей породы, как песок, явно перекрыло влияние рельефа. В других случаях проявилось влияние и рельефа и породы. Например, в привершинных водосборах балок. В пределах распространения зеленовато-бурых валунных суглинков в них развиваются светло-серые лесные глееватые и глеевые или же глубоко и сильно оподзоленные почвы. А в пределах распространения бурых валунных суглинков в них формируются серые лесные сильно оподзоленные почвы.
        Хотя рисунки 9, 10 и 11 дают представление о той, как по горизонталям выделяются элементы и формы рельефа, различавшиеся по условиям почвообразования, целесообразно все же дать некоторые рекомендации и разъяснения по их выделению или разграничению. Днища балок и поймы небольших водотоков следует выделять так, чтобы ширина занимаемой ими полосы определялась шириной рисунка горизонталей в тон их месте, где они делают поворот по днищу балки (пойме водотока), т.е. шириной так называемого "замка" горизонталей, как это и показано на рис. 14.
        При этом конфигурация изображаемого днища (поймы) должна как бы повторять конфигурацию самой балки со всеми ее поворотами. Кроне того, надо следить, чтобы в контур днища (поймы) ни в коем случае не попали участки, прилежащих к днищу склонов, крутизна которых значительно больше и соседние горизонтали на них соответственно ближе друг к другу, чем вдоль по днищу, где крутизна определяется расстоянием между "замками" горизонталей.

Рис. 14. Изображение горизонталями балки. Днище выражается 1-ои 2-ой, 3-ей, 4-ой и 5-ой горизонталями. 6-ая и 7-ая горизонтали выражают уже ложбину (привершинный водосбор балки)

        Нередко границей между теми или иными почвами является бровка склона или его подошва, используя карты с изображением рельефа горизонталями, некоторые специалисты границу, идущую по бровке, проводят прямо по линии верхней горизонтали склона, а границу, идущую по его подошве, - по нижней горизонтали склона. Это неправильное решение, прежде всего нельзя забывать, что, как говорилось в начале пособия, горизонтали являются чисто геометрическими линиями. Это линии пересечения поверхности земли горизонтальными плоскостями, проводимыми на определенном расстоянии друг от друга совершенно независимо от того каковы пересекаемые ими формы рельефа и где проходят его перегибы. Эти линии проектируются на горизонтальную (уровенную) поверхность и затем изображаются на карте. Кроме того, надо иметь в виду, что бровка склона и его подошва, как правило, имеют некоторый общий уклон и, следовательно, не могут совпадать с горизонталями. Но даже если линия бровки или подошвы окажется горизонтальной, то вероятность того, чтобы одна из плоскостей, образующих горизонтали, пересекла поверхность земли именно по этой линии (а не выше или ниже ее) весьма мала. Но как же именно по отношению к горизонталям проходит бровка и подошва склона? рассмотрим это на конкретном примере участка эрозионного рельефа.

Рис. 15. Схематизированное изображение горизонталями склона долины реки с прилегающими к нему частью водораздельной поверхности и частью речной террасы.

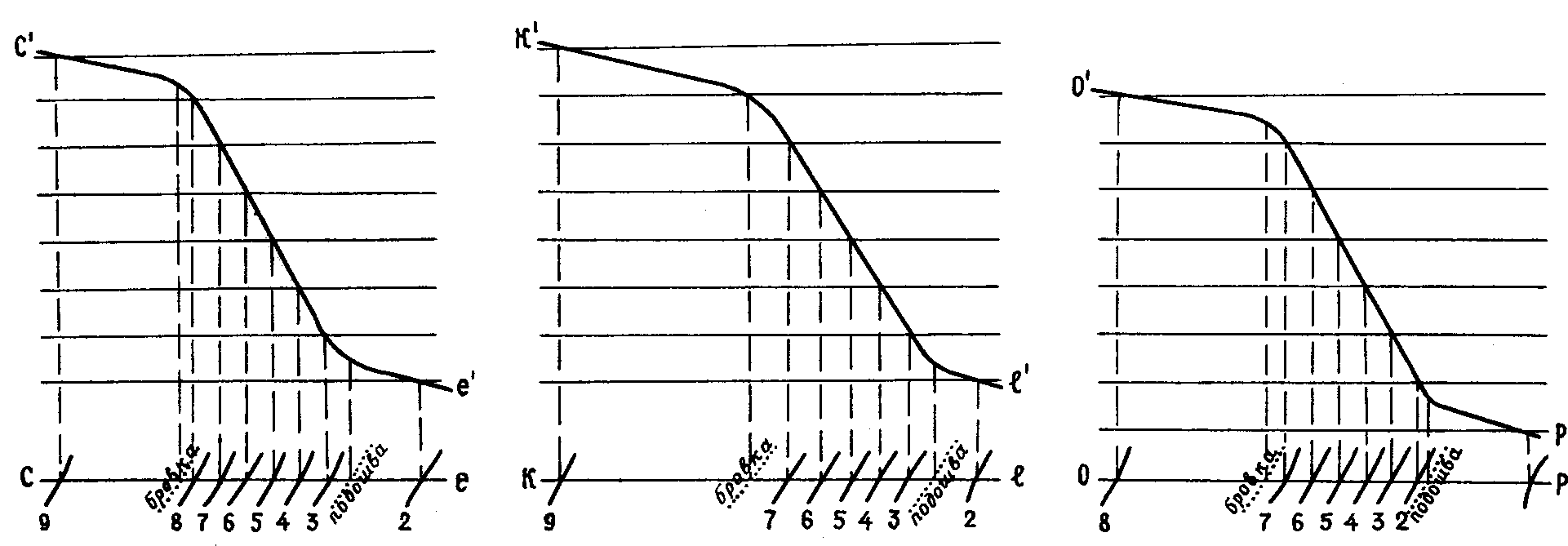

Рис. 15а. Профили по линиям CE, KI и OP рис.15.

        На рис. 15 несколько схематизированное изображение горизонталями рельефа участка склона долины реки в виде "пачки" близко друг от друга расположенных горизонталей: 3-ей, 4-ой, 5-ой, 6-ой, 7-ой и 8-ой в западной части участка и 2-ой, 3-ей, 4-ой, 5-ой, 6-ой и 7-ой - в его восточной части. К северу склон долины четко переходит в слабонаклонную и довольно ровную водораздельную поверхность, а к югу также в слабонаклонную поверхность террасы, верхняя (8-ая) горизонталь западной части склона, сделав небольшой поворот примерно в середине участка, далее следует уже по водораздельной поверхности, и в восточной части склона верхней его горизонталью становится соседняя нижележащая (7-ая) горизонталь. При этом 8-ая горизонталь перед выходом на водораздельную поверхность делает поворот как раз на бровке склона (точка А). Примерно в той же средней части участка происходит смена нижней горизонтали склона: вместо 3-ей в его западной части в восточной части нижней становится 2-ая горизонталь, проходившая до этого по поверхности террасы. Все это говорит о том, что и водораздельная поверхность и склон и поверхность террасы, т.е. весь изображенный участок постепенно снижаются примерно с запада на восток, что, кстати, соответствует тому же направлению течения реки, расположенной южнее изображенного на рисунке участка. В трех местах рис. 15 проведены кривые линии CE, KI и OP, пересекающие горизонтали примерно под прямым углом. При этом линия KI проведена через ту точку 8-ой горизонтали (точку А), где она пересекает бровку склона. По этим линиям построены три профиля, изображенные на рис. 15а. На нем условно показаны также отрезки горизонталей (под профилями) и линии соответствующих им горизонтальных плоскостей. Места перемены крутизны, т.е. места поворота самих линий профилей, строились примерно. В этих местах с некоторым приближением были найдены точки бровки склона (на профилях CE и OP), а также точки подошвы (на всех трех профилях). Эти точки были перенесены на рис. 15 и через них и точку А были проведены сами линии бровки и подошвы. Имея некоторый опыт в работе, линии бровки и подошвы можно проводить прямо по рисунку горизонталей, без предварительного построения профилей. очевидно, положение полученных таким образом линий бровки и подошвы склона все же является несколько приближенным, однако, проведение границ между различными почвами прямо по горизонтали просто искажает действительное положение этих границ. И, вместе с тем, неизбежно порождает вопрос: а как вести линию такой границы в том месте, где одна верхняя горизонталь склона, отходя от него на водораздельную поверхность, сменяется соседней нижележащей горизонталью (как на рис. 15 на участке около точки А)? Подобный вопрос неизбежен и при смене нижней горизонтали склона. Следует сказать также, что горизонталь при уходе со склона или при входе в него не всегда делает такой достаточно четкий поворот как в точке А рис. 15. Например, поворот 2-ой горизонтали при входе ее в склон с поверхности террасы не дает четкой картины и точка подошвы на горизонтали в этом случае определяется менее точно.
        Ряд элементов рельефа представляет собой склон с углами наклона в тех или иных пределах (см., например, №№ 3, 4 и 5 в приведенных выше перечнях). Их выделение по горизонталям сводится к проведению на карте ограничивающих их линий определенной крутизны. Для этой цели необходимо заранее на прозрачной основе (например, кальке) вычертить отрезки, равные заложениям, соответствующим нужным углам наклона. Например, для элементов рельефа второго перечня это 1°, 2,5°, 5° и 9° (№№ 1-6 перечня). Заложения вычисляются по формуле d=hctgv , где d - заложение в м, h - высота сечения рельефа на используемой карте в м, v - угол наклона. При этом, вычисленные для каждого угла наклона значения должны быть переведены в мм и в масштаб используемой карты. На рис. 16 на фрагменте карты с горизонталями проведена линия, в точках которой крутизна склона равна заданной. Отрезок, равный заложению, соответствующему этой крутизне, показан на рисунке слева. С помощью этого отрезка, предварительно вычерченного на кальке, были найдены те места, в которых расстояние между соседними горизонталями равно данному заложению, и, следовательно, средняя крутизна равна заданной. В этих местах были поставлены точки А, В и С и через них проведена искомая линия, выше которой поверхность имеет углы наклона меньше, а ниже - больше заданной. При проведении линии через эти точки учитывалось, что расстояние между соседними горизонталями (заложение) изменяется постепенно, а значит постепенно меняется и крутизна склона. Вся полоса между соседними горизонталями, расположенная ниже точки С, меньше (уже) заложения, соответствующего заданной крутизне. Поэтому крайняя левая часть линии проведена уже как перегиб крутизны ("бровка"), - см. рис.15 и текст к нему.

Рис. 16. Фрагмент карты с горизонталями, а точках А, В, С расстояние между соседними горизонталями равно заложению kI, вычисленному и построенному заранее для заданного угла наклона поверхности.

        При разделении склонов на части по крутизне поверхности встречаются случаи, когда какой-то значительный участок склона мог бы быть выделен в определенную категорию по крутизне, но в его средней части имеется небольшая полоска более пологого склона. Ее выделять отдельно не целесообразно, так как стекающая по поверхности влага не успеет существенно уменьшить скорость движения и как бы проскочит эту полоску склона. Так же нецелесообразно выделять отдельно небольшую полоску склона с большей крутизной, оказавшуюся внутри значительной его части, выделяемой в категорию с меньшей крутизной.
        Влияние рельефа состоит прежде всего в перераспределении влаги, которое приводит к большему или меньшему увлажнению почвы. Это желательно учитывать и в некоторых деталях при проведении границ между разными элементами и формами рельефа или самими почвенными разностями. Например, склоны нередко бывают неровными в горизонтальном направлении, т.е. осложненными небольшими ложбинами или противоположными им формами, которые несколько отличаются от остальной ровной части склона по степени увлажнения почв. При проведении границы по крутизне, отделяющей более увлажняемую форму или элемент от менее увлажняемой, эту границу можно несколько смещать, включая часть ложбины в более увлажняемую форму или элемент, хотя по крутизне эта часть ложбины тяготеет к менее увлажняемой форме или элементу. На рис. 17 часть плоской водораздельной поверхности и склон. Водораздельная поверхность плохо дренируется и, следовательно, больше увлажняется. При проведении линии границы, отделяющей склон от водораздельной поверхности, эта линия проведена таким образом, что верхняя часть имеющейся на склоне ложбины (более увлажняемой части склона) как бы отдана водораздельной поверхности. А часть водораздельной поверхности, примыкающая к соседнему с ложбиной выступу и, следовательно, несколько дренируемая, наоборот как бы отдана склону. Этот прием применен и на рис. 9. Однако, его использование связано с некой неопределенностью: какую часть ложбины или выступа следует отсекать?
        При достаточной же крутизне склона, сброс влаги по ложбине и на соседних частях склона может вообще существенно не различаться. Все это влечет за собой известную неточность приема. При изображении слияния днищ двух балок правильнее строить в этом месте острый угол, как это сделано на участке А рис. 18, так как при слиянии двух потоков воды они, как правило, формируют здесь подобие того, что формируют реки при впадении одной в другую и что обычно называют "стрелкой". На участке В изображение построено неудачно.

Рис. 17. Фрагмент карты с горизонталями. Граница между плосководораздельной поверхностью и склоном в местах ложбины и выступа изменена с учетом различий в увлажнении почв

Рис. 18. Изображение днищ балок по горизонталям в месте их слияния: на участке А удачное, на участке В неудачное.

        Если карта элементов и форм рельефа составляется для того, чтобы затем ее использовать при почвенной съемке в поле, то следует иметь в виду, что не всегда контуры такой карты будут точными. Например, линия бровки, отделяющая склон от водораздельной поверхности, может проходить несколько дальше от верхней горизонтали склона, чем это показано на рис. 15. Но в подавляющем большинстве случаев эта линия фактически проходит существенно ближе к этой верхней горизонтали склона, чем к вышележащей горизонтали, проходящей уже по водораздельной поверхности. Аналогично этому верхнее окончание днища балки и переход его в привершинный водосбор может в действительности оказаться несколько выше или, наоборот, несколько ниже, чем мы его построим на карте по горизонталям до выхода в поле. Но сама полоса днища, в частности его ширина, выделяемая по "замкам" горизонталей (см. текст к рис. 14), в преобладающей своей части будет соответствовать действительности, если используемое изображение рельефа горизонталями исполнено доброкачественно.
